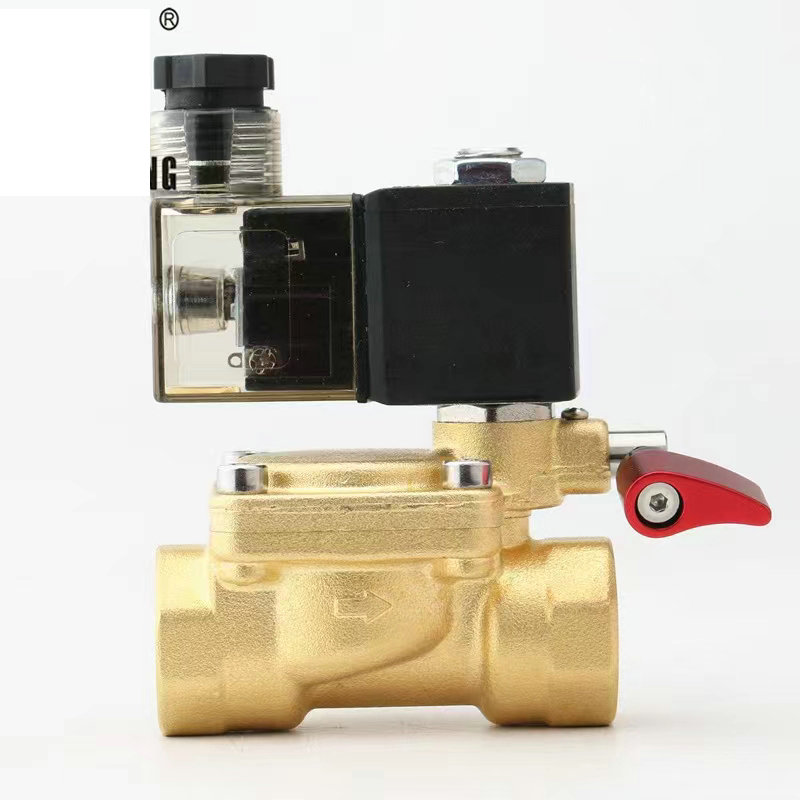

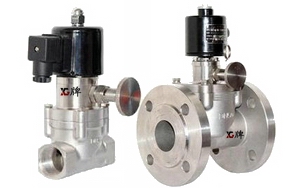

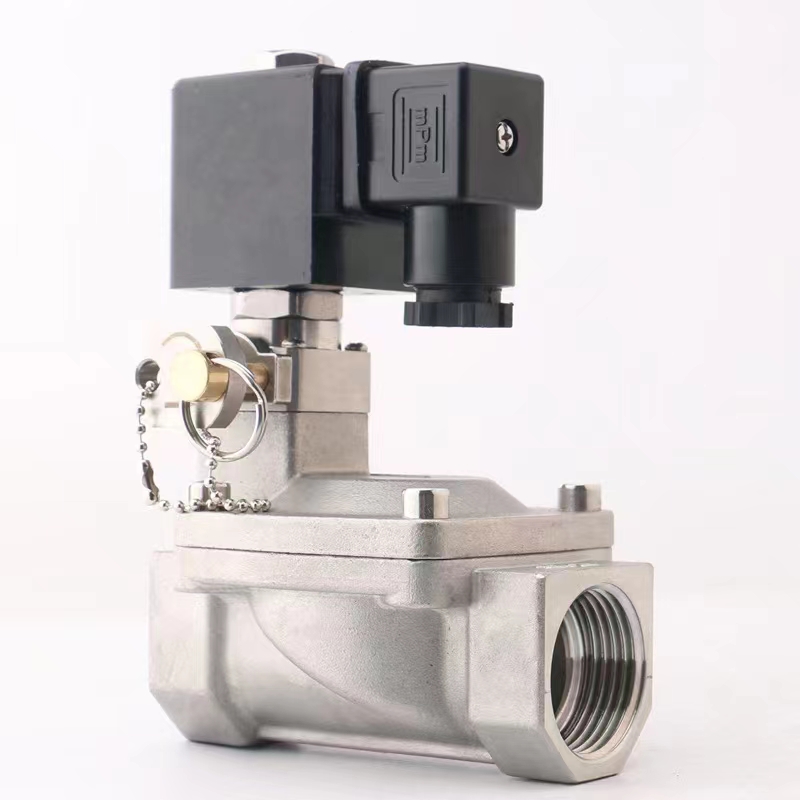

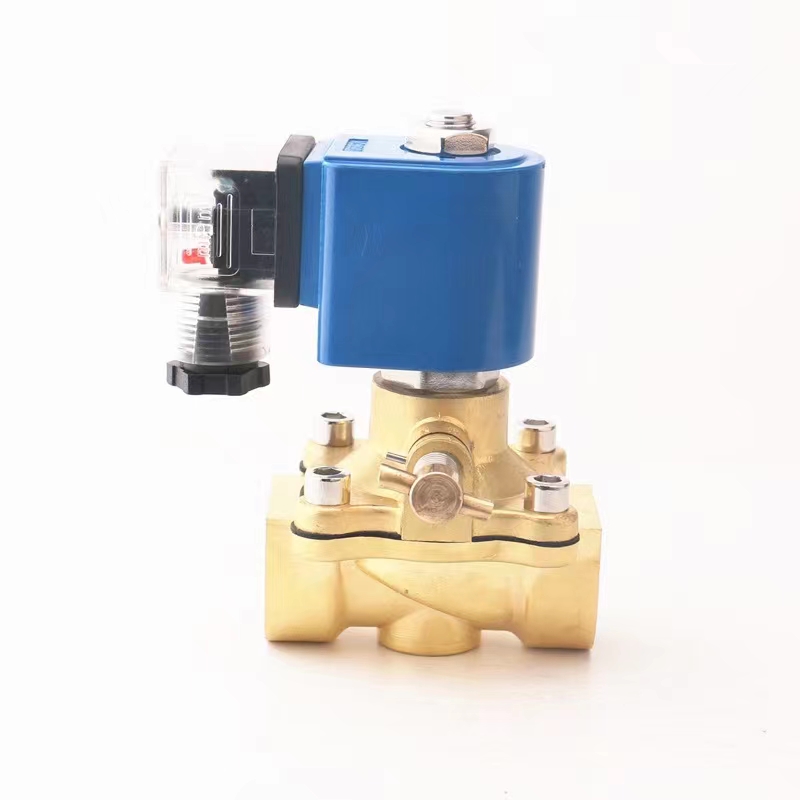

帶手動控制電磁閥工作原理：
手動控制：1、當手柄箭頭與閥體流向箭頭平行時，電磁閥設定為電腦自動控制。 2、當手柄箭頭順時針旋轉90度時，電磁閥打開，此時電磁閥已轉為手動控制。按不銹鋼限位槽為準，逆時針旋轉90度時，電磁閥閉。
自動控制：1、當電磁閥線圈通電時，動鐵芯吸合，先導孔處于開啟狀態，使活塞上腔降壓，主活塞因介質壓差開啟，介質流通。2、當電磁閥線圈斷電時，動鐵芯依靠彈簧復位，先導孔關閉，使活塞上腔生涯，主活塞因介質壓差關閉，介質切斷。
性能特點：通用性廣、靈敏性高、嚴密性強、壽命性長
應用范圍：石油、化工、燃氣、給水排水、消防設備、樓宇自控、電力設備等
產品規格：
| DN1到DN500可選
|
閥體材質：
| 鑄鋼、不銹鋼等
|
適用介質：
| 水、二氧化碳、氣體、油等腐蝕流體等
|
溫度范圍：
| -29～+200+550℃
|
介質粘度：
| 小于50C St(大于時需定制）
|
防護性能：
| 防水、防爆（Exd IICT5)、防腐
|
接線方式：
| 接線座式；引線式；插頭式
|
控制方式：
| 常開、常閉
|
電源電壓：
| AC(380、240、220、24)V、DC(110、24)V
|
連接方式：
| 內螺紋、法蘭
|
泄 漏 量：
| 零
|
帶手動控制電磁閥規格參數及安裝尺寸
規
格
型
號
| 公稱
通徑
| 螺紋連接
| 法蘭連接
|
G螺紋
| L
| H(普通）
| H(防爆）
| L
| H(普通）
| H（防爆）
| ΦD
| ΦK
| NΦD
|
|
|
|
|
|
|
|
|
|
|
|
|
DN15
| 15
| G1/2
| 72
| 165
| 175
| 98
| 195
| 205
| 94
| 65
| 4Φ14
|
DN20
| 20
| G3/4
| 85
| 175
| 215
| 110
| 205
| 230
| 103
| 75
| 4Φ14
|
DN25
| 25
| G1
| 97
| 190
| 215
| 118
| 230
| 245
| 115
| 85
| 4Φ14
|
DN32
| 32
| G11/4
| 117
| 200
| 225
| 145
| 250
| 265
| 135
| 100
| 4Φ18
|
DN40
| 40
| G11/2
| 128
| 220
| 235
| 155
| 260
| 280
| 145
| 110
| 4Φ18
|
DN50
| 50
| G2
| 149
| 235
| 250
| 173
| 280
| 295
| 160
| 125
| 4Φ18
|
DN65
| 65
|
|
|
|
| 216
| 330
| 350
| 145
| 180
| 4Φ18
|
DN80
| 80
|
|
|
|
| 228
| 350
| 375
| 195
| 160
| 8Φ18
|
DN100
| 100
|
|
|
|
| 278
| 385
| 410
| 215
| 180
| 8Φ18
|
DN125
| 125
|
|
|
|
| 400
| 480
| 500
| 245
| 210
| 8Φ18
|
DN150
| 150
|
|
|
|
| 485
| 590
| 620
| 280
| 240
| 8Φ18
|
DN200
| 200
|
|
|
|
| 600
| 650
| 675
| 335
| 295
| 12Φ23
|
DN250
| 250
|
|
|
|
| 650
| 660
| 685
| 405
| 350
| 12Φ25
|
DN300
| 300
|
|
|
|
| 750
| 720
| 735
| 460
| 400
| 12Φ25
|
帶手動控制電磁閥安裝與維護：
1、現場安裝必須按照國家防爆危險場所“電氣安全規程”中有關規定進行。
2、電磁閥內外接地，必須牢固可靠。
3、電磁閥引出電纜導線為三根，其中一根為接地線，另二根為工作導線。
4、電磁閥安裝前應將管路內部清洗干凈。
5、電磁閥有雜質時，進口端前必須安裝密度0.5mm的過濾器。
6、安裝電磁閥時注意閥體上箭頭要求與介質流向一致。
7、電磁閥應垂直安裝，線圈在上。
8、電磁閥維修時應斷電后開蓋，非電器人員不得拆卸電磁閥電氣部件
